Динамічне балансування спецвалів та інших деталей

Дисбаланс накопичується непомітно. В однієї деталі сточуються лопатки та ножі, у іншої налипає продукт і потім відшаровується шматками, третю під'їдає корозія з одного боку. Додайте сюди удар при транспортуванні, наплавлення при ремонті або заміну елемента на аналог іншої ваги. Достатньо зміщення в лічені грами, щоб на робочих обертах виникла сила, здатна розбити опори.

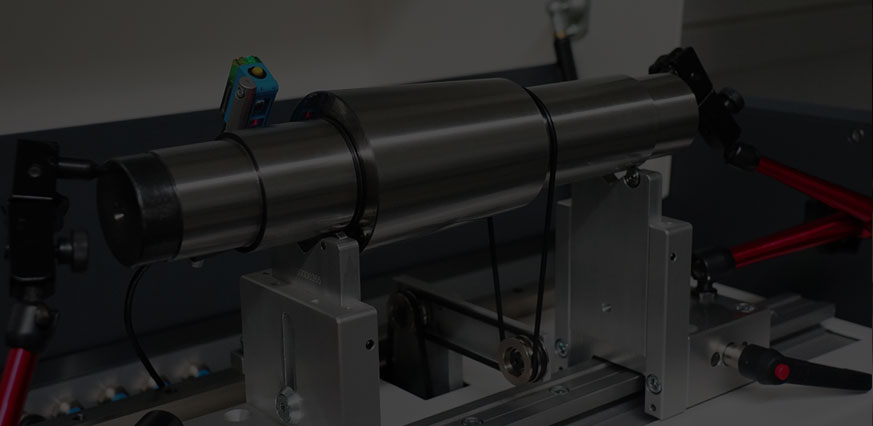

Динамічне балансування деталей і звичне статичне вирішують завдання по-різному. Статичний метод шукає одну важку зону в єдиному перетині, і тонкому диску такого підходу вистачає. У протяжного ротора зміщення маси лежать у різних перетинах і спрямовані в протилежні боки, утворюючи пару сил: у стані спокою деталь здається врівноваженою, а при розкручуванні починає розгойдувати опори. Саме тому потрібне динамічне балансування: виявити пару сил можна виключно на деталі, що обертається.

Окремо варто розділяти жорсткі та гнучкі ротори. Жорсткий зберігає форму на всьому робочому діапазоні, і врівноважити його достатньо один раз. Довгий тонкий вал ближче до критичної частоти починає прогинатися, і картина зміщення маси змінюється разом із обертами. Такі вироби врівноважують з огляду на реальний режим роботи, інакше на стенді результат буде ідеальним, а в машині вібрація повернеться.

Про неврівноваженість вузла свідчать непрямі ознаки: підвищений рівень шуму, нагрівання підшипникових опор, швидке зношування сальників, послаблення кріплень до рами або фундаменту. Коли свіжі підшипники починають гудіти вже через короткий час, справа зазвичай у зміщеній масі, а не в них самих.

Наслідки обходяться дорожче за саму процедуру: розбиті опори, задири на шийках, втоминні тріщини по тілу деталі, а для підприємства ще й простой цеху поза графіком. Динамічне балансування валів, шківів і крильчаток дає підшипникам відпрацювати належний ресурс і розвантажує сусідні вузли, тому його дешевше зробити заздалегідь, ніж потім міняти весь механізм.

Важлива й комплектність. Врівноважують деталь у тому вигляді, в якому вона працює: вал разом із напівмуфтою або шківом, крильчатку зі втулкою, ротор із посадженими на нього елементами. Якщо після балансування поміняти бодай один елемент збірки або переставити його на інший шпонковий паз, рівновага порушиться, і роботу доведеться повторювати.

Окрема складність — балансування спецвалів і нестандартних виробів, під які немає серійного оснащення: для них підбирають схему встановлення, опори та привід, іноді виготовляють перехідні втулки. Промах при базуванні спотворить вимірювання, тож кваліфікація фахівця тут не менш важлива, ніж клас верстата.

Врівноважувати має сенс і нові вироби: після механічної обробки, зварювання або наплавлення фактичний розподіл маси майже завжди відрізняється від розрахункового. Довгі деталі до того ж деформуються при неправильному зберіганні, тому розумніше виставити деталь у норму до монтажу, не чекаючи аварії.
